產品名稱：PCB板面清潔機FH-250

發布時間：2023-12-12

PCF系列板面清潔機為毛刷滾輪單面型清潔機，應用于上板機和印刷機之間，適合AI和SMT制程清潔需求，或非常高標準清潔需要

外形尺寸：L555*W825*H1330（高度可調）

外形結構：采用鈑金焊接而成，封板表面噴涂處理，顏色為蜂窩白

PCB傳輸方向：左至右或右至左均可

電源：1P3W? AC220 50/60Hz

功率：50W

氣源：4～6kg/cm2

進氣管大?。?mm

清潔滾輪上*2支，除塵紙卷上*1卷，單面清潔支撐：1組支撐架

毛刷組：采用防靜電 高密度毛刷，吸塵組采用集塵箱

速度0～9m/min可調，除靜電裝置進出口各1

有效清潔寬度：50～250mm，PCB厚度：0.7～3mm

輸送高度：900±25mm，可另行訂制高度

軌道輸送馬達采用（ZD）15W調速馬達減速比1：15

控制器采用：松下PLC控制,型號為：FPO-C32T

控制面板采用：觸摸屏型號為：TK6050iP.中文界面。

感應器采用：松下CX-421和松下CX-411，確保自動傳送PCB板.

軌道采用專用開模鋁型材軌道，皮帶采用進口扁皮帶

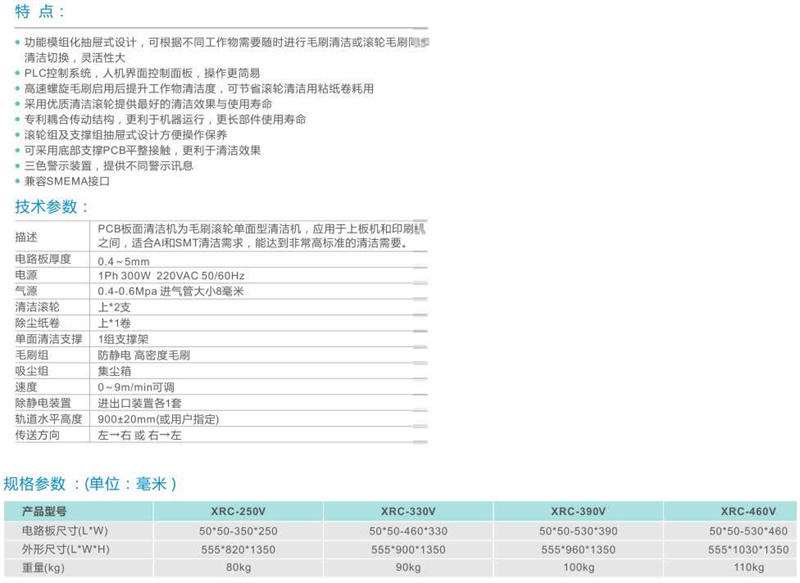

功能說明：

功能模組化抽屜式設計，可根據不同工作物需要隨時進行毛刷清潔或滾輪毛刷同步清潔切換，靈活性大

高速螺旋毛刷啟用后提升工作物清潔度，可節省滾輪清潔用粘紙卷耗用

可應用在AI后SMT制程PCB清潔，滾輪、毛刷可獨立清潔工作

采用優質清潔滾輪提供最好的清潔效果與使用壽命

專利耦合傳動結構，更利機器運行，更長部件壽命

滾輪組及支撐組抽屜式設計方便操作保養

可采用底部支撐PCB平整接觸，更利清潔效果

三色警示裝置，提供不同警示訊息

兼容的 SMEMA 界面
